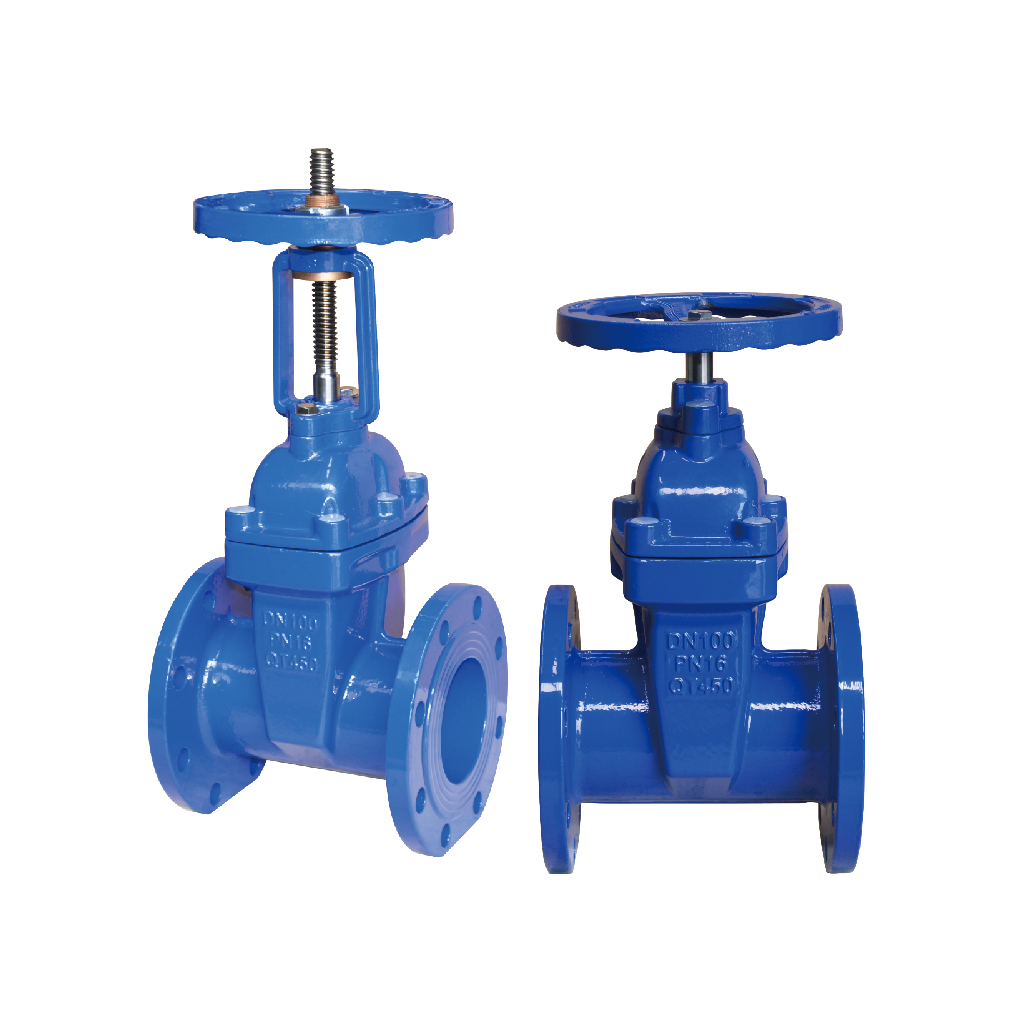

法蘭軟密封閘閥
參數
- 閥體球墨鑄鐵
- 蓋板球墨鑄鐵
- 閥板球鐵包覆丁腈橡膠
- 手輪鑄鐵
- 閥桿不銹鋼
適用領域
生活給排水、消防水系統
中央空調系統、污水處理系統
水、氣、油、化工
建筑、水處理等
產品介紹
軟密封閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。
- 產品參數
- 技術特點
- 產品尺寸
- 安裝指南
- 工況實例
-
公稱壓力 PN10-16 強度試驗 公稱壓力*1.5MPa 氣密封試驗 公稱壓力*1.1MPa -
暗桿彈性座封閘閥利用閥板包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間，軟密封閘閥底部采用全流域直通式流道設計，等同于直管道，無滯流凹腔結構，流阻小，確保流體暢通。不易沉積雜物，也不會對介質造成二次污染。
-
DN PN10/16 PN10 PN16 φD1 n-φh φD1 n-φh DN50 178 125 4-18 125 4-18 DN65 190 145 8-18 145 8-18 DN80 203 160 8-18 160 8-18 DN100 229 180 8-18 180 8-18 DN125 254 210 8-18 210 8-18 DN150 267 240 8-22 240 8-22 DN200 292 295 8-22 295 12-22 DN250 330 350 12-22 355 12-26 DN300 356 400 12-22 410 12-26
